产品描述
对砼搅拌站来说,能够实时准确掌握筒仓库存重量,对保证搅拌站正常安全生产具有重大意义。目前采用阻旋式、重锤式、雷达式、电容式、电阻式等形式的筒仓料位检测系统,普遍存在以下问题:
●安装复杂,成本高,风险大
●应用环境恶劣,干扰因素多,料位数据失真
●系统可靠性差,维护成本高,使用寿命短
筒仓料位系统克服了以上问题,并且不需要停产安装,不需要空仓校秤,检测精度高,安装维护方便,操作简单。
筒仓门禁系统可以正确引导司机吹灰,杜绝粉料吹错仓的生产事故发生。筒仓电子看板系统将筒仓材料数据一目了然呈现出来,提升了现场管理水平和观感。
一、系统架构图
本系统采用公司AnDi520分布式模块化产品线,开放式模块架构,架构清晰、布线简洁、施工方便、系统稳定,配置灵活,能够随时满足用户需求。检测精度高,多点平均误差≤2%。
如上图,传感器接线盒分别、独立采集筒仓支腿上的重量传感器信号,数字合成重量值,同时可以采集筒仓压力、温度等数值。显示控制终端显示重量值,同时具备IC刷卡、密码输入、二维码扫描三种识别功能,具有筒仓门禁开关、除尘、打粉、报警等控制功能,和开关限位、筒仓高位等检测功能。采用电子看板能够进一步提升现场管理水平。
对于水、附加剂等液体储料罐,具有成熟的超声波液位计方案,本系统通过RS485接口、MODBUS协议与液位计级联。
仪表箱使得本系统自成一体,满足用户需求,同时通过以太网及接口软件,可以将数据传送至筒仓管理软件及云平台数据推送系统,也可以接入第三方控制系统或ERP系统。
本系统还具有不需要仪表箱而直接接入控制系统功能。
二、单元介绍
1. 仪表箱:每个仪表箱可同时接入16个筒仓料位系统和16个液位计。外嵌触摸屏,实时显示当前料位及料仓状态。内置AnDi520-CPU主控模块,具有以太网、RS232、RS485接口,内部采用CAN总线。
|
![]() |
2.重量传感器:专门、专业设计的微应变力传感器,每个筒仓支腿焊接一只,传感器自带温度补偿,安装时采用反光保温膜防护,充分保障筒仓重量精度。
|
![]() |
3.温度传感器:专门定制的PT100温度传感器或温度变送器,可以实时检测粉料或液体温度。 |
|
4.压力变送器:专门定制的压力传感器或变送器,可以实时检测粉仓罐体压力。 |
|

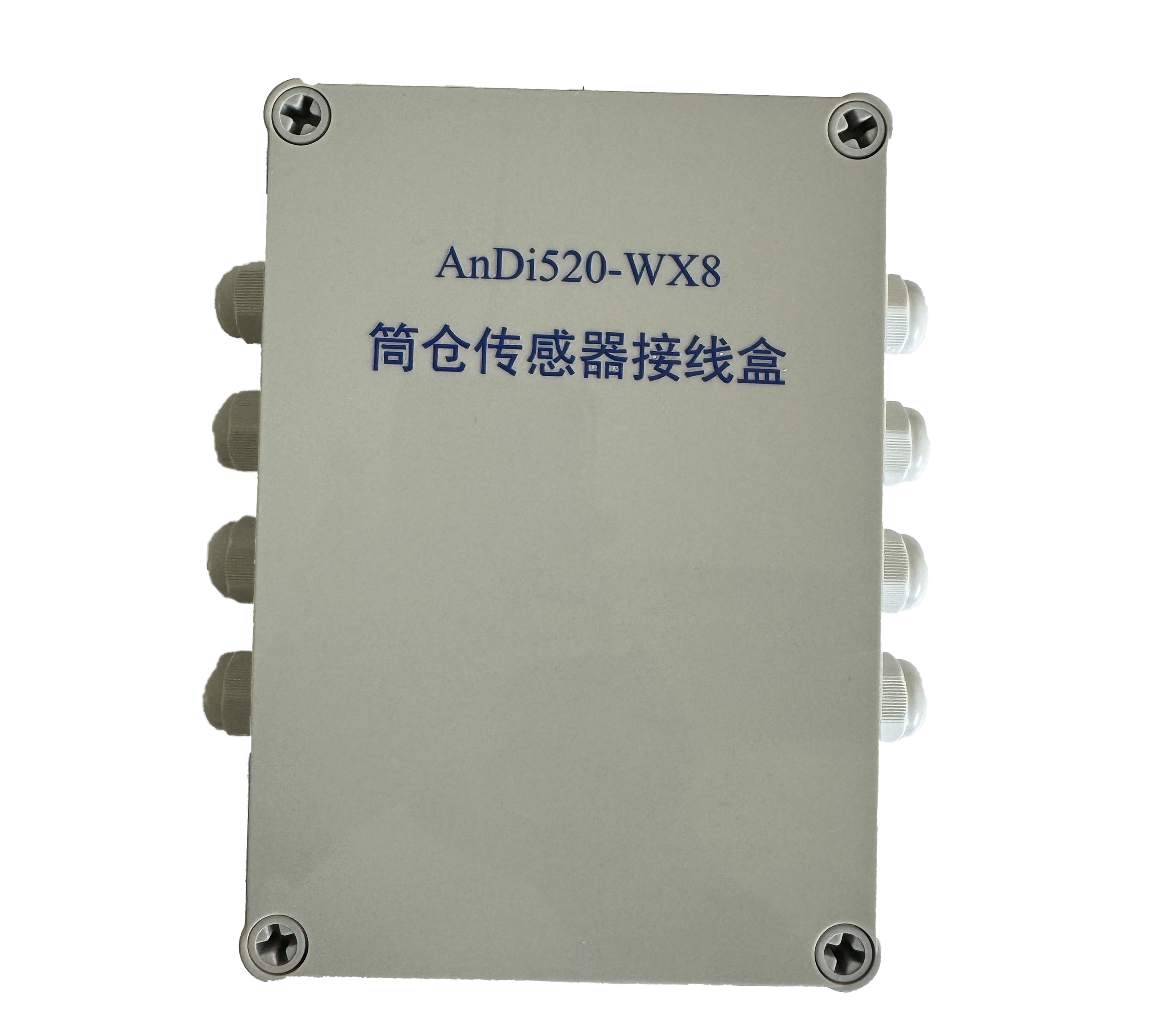

5.传感器接线盒:采用IP67防护标准铸铝机壳,内置OLED显示及按键,采用24位Σ-Δ模数转换器,采集精度高、转换速度快。具有八路信号采集通道,一只接线盒可以实现相邻两个筒仓传感器信号独立采集,也可以满足六腿以上大型储料筒仓传感器信号独立采集需求。 |
![]() |
6.显示控制终端:采用密封防水壳体,内部亮度可调节高亮数码管实时显示存料重量,同时具备IC刷卡、密码输入、二维码扫描三种识别功能,具有筒仓门禁、声光报警器等控制功能,方便软件远程操作。
|
|
7.电子看板:户外全彩高亮LED电子看板,8行信息显示,内容丰富可修改。外壳防水防尘设计,内嵌显示控制终端全部功能。
|
![]() |
8.电子门禁:由显示控制终端或电子看板控制电动执行器、阀门机构启闭,防止无授权错误上料。
|
![]() |
9.超声波液位计:准确采集水、附加剂储料罐液位,并可变换为重量,通过RS485接口、MODBUS协议接入系统。
|
![]() |
10.系统智联:本系统通过互联网与平台软件交互,实现集中统一的数字化管理,实现必要的现场控制。
|
|
