AnDi520分布式模块化产品线功能模块丰富,通过以太网、CAN总线、RS485/RS232、LORA等通讯方式能够灵活组成系统,满足设备现场各种采集控制需求,奠定了数字化采控基础。 主要模块有:AnDi520-CPU主控模块、AnDi520-WX4称重模块、AnDi520-WM8称重模块、XK3152-DO24输出模块、XK3152-DI24输入模块、XK3152-PVA皮带秤控制模块、XK3152-ADS数字化接线盒、AnDi520-LED筒仓电子物料牌、AnDi520-WX8筒仓传感器接线盒、AnDi520-DSP显示控制终端等。 AnDi520历经两代产品历练,通过软件、硬件全面实现模块化,形成了完美的分布式测控软硬件平台化产品,全面适应各种工业测控场合,与PLC相比在称重计量方面尤为见长。

关键词:

分类:

联系电话:

产品描述

  公司坚持分布式、模块化、工业总线、开放架构的产品设计路线,对成熟的XK3152产品线进行优化拓展设计,全面提升软件功能及硬件配置集成度,形成全新AnDi520系列分布式模块化测控产品线。以全新模块凝聚成全新产品魔方,全面适应各种工业测控场合。以称重配料控制为核心,形成称重模块、称重单元、称重系统三种应用场景,全面满足用户不同层级、不同场合的称重产品需求。

AnDi520功能模块具有源源不断的繁衍能力和独立嵌入其它控制系统的再生能力,通过以太网、CAN总线、RS485、LORA等通讯接口灵活配置系统,满足设备现场各种检测控制需求,奠定数字化测控基础。

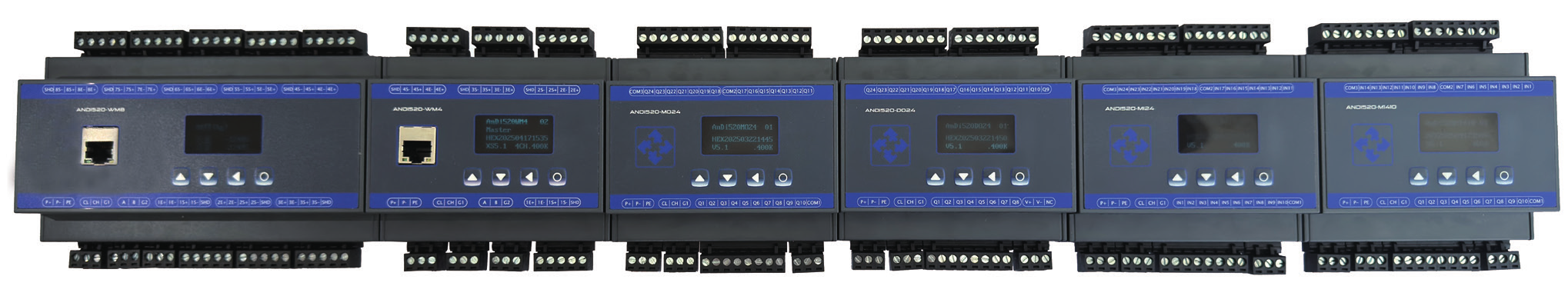

AnDi520模块通常具有OLED显示窗口和四只按键,显示汉字、英文、数字等,可以现场独立设置、操作,方便分布式应用。同时设计了名称后缀S系列模块,采用PCB卡规底座、人机界面精简设计,进一步提高模块性价比,适合与AnDi520-WM8/AnDi520-WM4称重配料模块一起本地使用。

以下AnDi520功能模块除非另有说明,均采用DC24V供电(DC10-40V均可)。





AnDi520-WM8称重配料模块

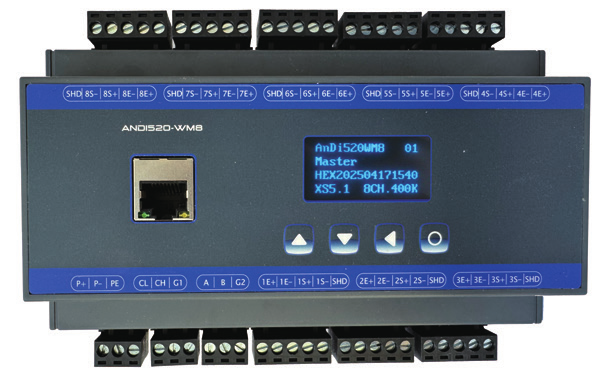

      该模块支持八通道模拟信号输入,可接受拉压力传感器信号或者标准电压电流信号。硬件采用24位高速Σ-Δ模数转换器,每路通道转换速度为150/秒,软件内嵌取得国家发明专利(专利号:ZL201510518104.6)的精准计量模型,完美保证单盘计量精度,开入检测、开出控制直接映射到AnDi520开入开出功能模块,等同于八台称重配料控制仪表。开入检测、开出控制也可以通过通讯协议与PLC、PC交互,虚拟为八台称重配料控制仪表使用。具有免码标定功能。兼具重量变送器、标准信号转换器功能。

      AnDi520-WM8称重配料模块具有以太网、RS485CAN接口,在诸多AnDi520产品组合中兼具主控CPU模块功能,使得产品组合更加精简。AnDi520-WM8模块通过CAN总线与AnDi520各功能模块互联,通过以太网、RS485接口与计算机、PLC 或其它智能设备互联,可以通过RS485外挂通用仪表。对外通讯协议为 MODBUS 开放式协议。

      AnDi520-WM8模块具有称重模块、称重单元、称重系统等系统应用模式,详见《系统应用》介绍。

AnDi520-WM4称重配料模块

      该模块为四通道称重配料模块,具有传感器激励输出采集回馈功能,更加提高了计量精度,其它功能同AnDi520-WM8模块。



AnDi520-WX4称重配料模块

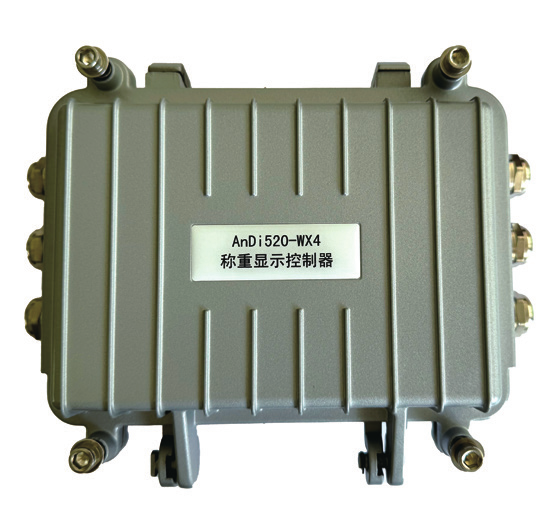

      该模块采用IP67防护等级电磁屏蔽外壳,适合于户外现场安装,AnDi520-WX4与AnDi520-WM4功能相同,可以根据户内户外不同应用场合进行选择。

      该模块还可以作为对料斗秤每只传感器独立采集的称重模块使用。

AnDi520-WX8筒仓传感器接线盒

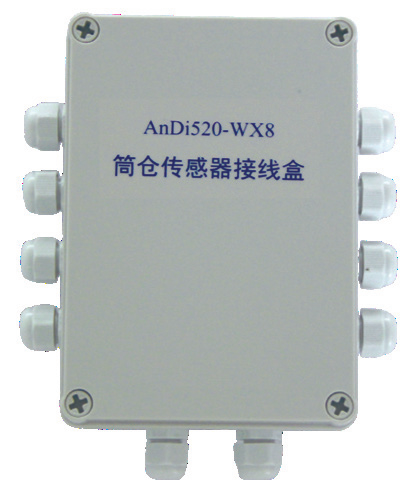

该模块是针对筒仓重量料位而设计的高性价比产品,具有八路采集通道,实现相邻两个四支腿筒仓八只传感器信号独立采集,或实现六支腿以上大型中转筒仓传感器独立采集,充分保证筒仓重量准确度。通过拨码、旋码开关一目了然设置参数。可以作为重量变送器、标准信号转换器使用。

AnDi520-MO24/AnDi520-MO24S输出模块

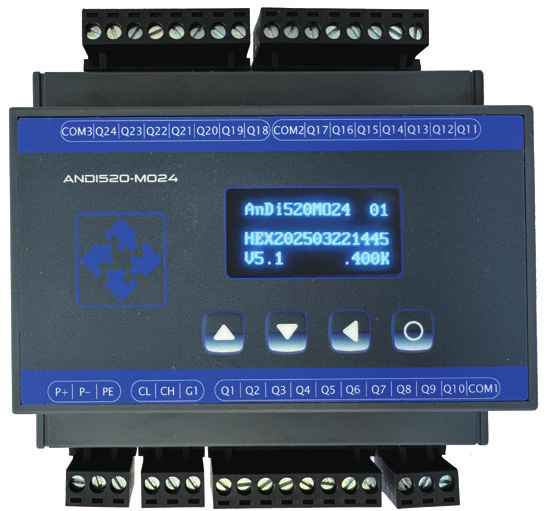

AnDi520-MO24输出模块具有24路继电器常开接点无源输出,接点最大切换电流5A可以直接驱动外部继电器、接触器、电磁阀的交直流线圈,具有三个公共电平独立选择端子。

AnDi520-MO24S输出模块与AnDi520-MO24输出模块功能相同,AnDi520-MO24S在AnDi520-MO24基础上进行了精简设计。

AnDi520-DO24/AnDi520-DO24S输出模块

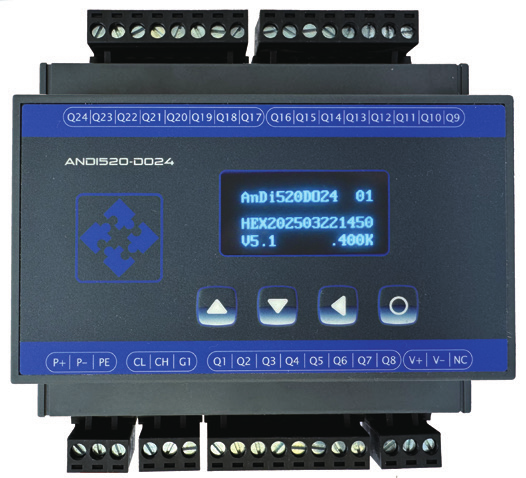

AnDi520-DO24输出模块具有24路光电隔离晶体管开关输出口,低电平信号有效,可以控制24路外部中间继电器线圈,单路最大驱动电流500mA。

AnDi520-DO24S输出模块与AnDi520-DO24输出模块功能相同,AnDi520-DO24S在AnDi520-DO24基础上进行了精简设计。



AnDi520-MI24/AnDi520-MI24S输入模块

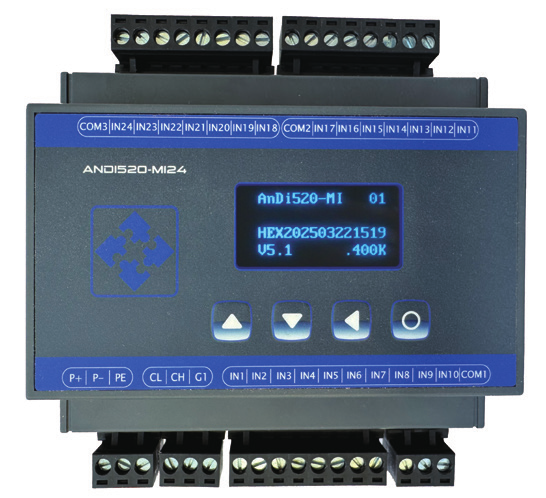

AnDi520-MI24输入模块具有24路光电隔离开关输入口,采用双向光耦接受双向输入电平,具有三个公共电平独立选择端子。通过模块内部短接块设置,可以直接采集AC220VDC24V信号,方便了外部电气电路设计。

AnDi520-MI24S输入模块与AnDi520-MI24输入模块功能相同,AnDi520-MI24S在AnDi520-MI24基础上进行了精简设计。

AnDi520-M1410/AnDi520-M1410S输入输出模块

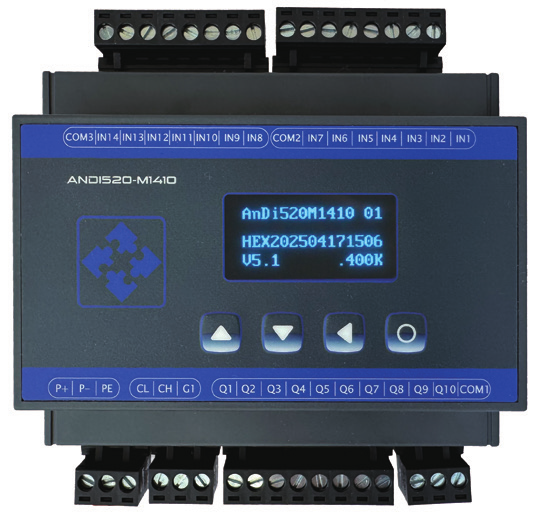

AnDi520-M1410输入输出模块具有14路光电隔离输入、10路继电器常开接点输出。14路光电隔离输入,采用双向光耦接受双向输入电平,具有二个公共电平独立选择端子,通过模块内部短接块设置,可以直接采集AC220VDC24V信号,方便了外部电气电路设计。10路继电器常开无源输出接点最大切换电流5A,可以直接驱动外部继电器、接触器、电磁阀的交直流线圈,具有一个公共电平选择端子。

AnDi520-M1410S输入输出模块与AnDi520-M1410输入输出模块功能相同,AnDi520-M1410S在AnDi520-M1410基础上进行了精简设计。

AnDi520-DSP显示控制终端

       该模块

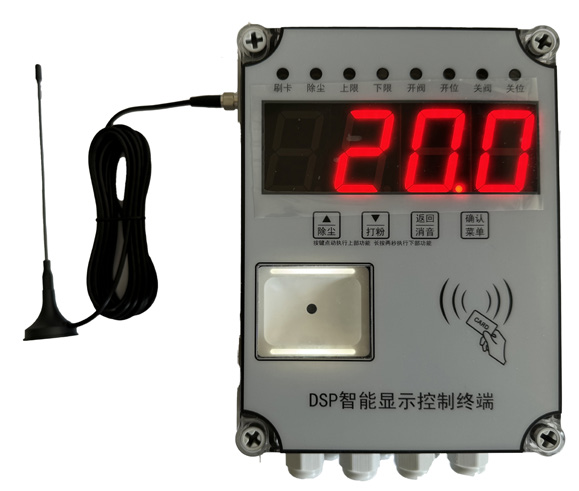

供电电源为AC220V(电源范围:AC85V-265V、50Hz或60Hz),采用防尘防水密封外壳,无线LORA通讯连接,1.5吋高亮数码管亮度可调节,实时显示存料重量等信息。采用触摸感应按键,标配刷卡,可选扫码功能。具有七路开出、五路开入,开入开出直接采用AC220V电源,实现筒仓门禁开关、除尘、打粉、声光报警等控制功能,和开关限位、筒仓高位等检测功能。

      通过集成刷卡、扫码、无线传输等功能,明显降低了现场布线施工量,大大简化、美化了人机终端布局



AnDi520-LED筒仓电子物料牌

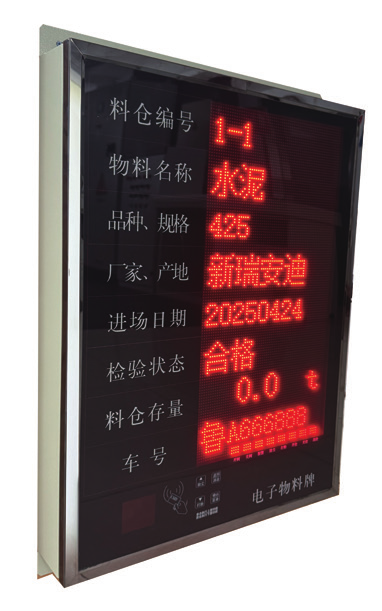

      该模块供电电源为AC220V(电源范围:AC85V-265V50Hz或60Hz),采用户外全彩高亮LED点阵屏,八行信息动态显示,无线LORA通讯连接,向下兼容AnDi520-DSP显示控制终端功能。
